按增壓泵結構不同分：
立式單級管道式自動增壓泵：增壓泵采用鑄鐵GD型立式單級管道式離心泵，管路部分則默認采用鋼塑管。
鑄鐵立式多級離心式自動增壓泵：增壓泵采用鑄鐵VP立式多級離心泵或鑄鐵DL立式多級離心泵，管路部分默認采用鋼塑管。
立式多級不銹鋼自動增壓泵：增壓泵采用全不銹鋼CRF立式多級不銹鋼管道泵，管閥部分可根據實際需要定做不銹鋼或鋼塑管。
說明：以上三種型號無論選擇哪種，控制器都采用同一款。
按原理分：
壓差式：壓差式由普通電氣控制柜、增壓泵、電接點壓力表(缺水保護和工作壓力設定)、氣壓罐、止回閥、閘閥、底座等組成;使用時直接串聯在自來水管道上直接增壓。通過在電接點壓力表上預先設置好工作范圍(壓力上下限值)，開機運行后，設備開始運行增壓，當管道壓力值上升至用戶預先設置的上限壓力值時，在電接點壓力表的作用下，水泵立即停機保持壓力值;當打開龍頭用水后，管網壓力下降，一旦低壓力值于用戶設定的壓力下限值時，水泵重新啟動增壓。往復循環便達到恒壓供水的。
液位式：液位式(無需變頻)由普通電氣控制柜、增壓泵、液位浮球開關(液位控制)、電接點壓力表(缺水保護)、止回閥、閘閥、底座等組成;使用時串聯在自來水管道上，通過對自來水管道的自來水二次增壓將其輸送到房頂水池/水塔里，當水池/水位里的水達到預先設置好的高水位時，在浮球開關的作用下水泵停止運行，當用戶用水導致水位下降至預先設置的下限水位時，在浮球開關的作用下水泵重新啟動增壓供水。往復循環實現連續供水的目的。
變頻式：變頻式由變頻控制柜、增壓泵、電接點壓力表(起缺水保護)、遠傳壓力表(壓力數據反饋)、氣壓罐、止回閥、閘閥、底座等組成。通過預先設置好恒定壓力值，工作時遠傳壓力表不斷采集管道壓力數據并反饋給控制器，控制器通過對比用戶預設值和實際壓力值實時調節水泵轉速以修正壓力偏差值，如此循環便達到恒壓供水的目的。
功能特點
1、性能范圍廣�？筛鶕�(jù)客戶實際情況選擇各種佳性能或場地匹配的水泵作為增壓泵，當設備功率≤2.2KW時，可采取220V/380V兩種模式供電，使設備既能滿足民用也可滿足一般工農業生產需求。
2、壓力和水位穩定。系統配置的小型氣壓罐/液位開關能保證用水高峰期管道壓力穩定和水池水位。
3、經濟實惠。單臺泵增壓，無論是節點式控制或變頻式控制，控制部分均無需PLC或單片機編程控制以及眾多復雜的管路，有效的控制了產品成本且能保證穩定供水。
4、運行可靠性高。本設備整體采用電氣元件控制，無論是使用壽命以及使用的方便性都要高于目前市場上采用電子穩壓式設備，并且當控制設備出故障后，只需要更換通用電氣元件即可快捷排除，而非專業人員則不能更換或維修集成電子穩壓式控制設備。另外，設備控制部件均采用國內知名品牌，有效的減少了系統故障。加壓泵可根據客戶要求選擇不同品牌，無特殊要求時使用本公司產品。
5、保護功能齊全�？筛鶕�(jù)需要實現漏電、過載、過流、短路、超壓及缺水等常規保護功能。
6、安裝及操作方便。設備本身就是一個帶控制功能的管道泵，管道泵進出水口大小相同且位于同一直線上，安裝極其方便，通電啟動設備后便可全自動運行，無需專人看守。
應用場合
生活給水：小型住宅小區、小型商務辦公樓及城中村樓房群等場合自來水增壓。
工業給水：工廠各種生產流程水輸送。
建筑工地：建筑工地高層樓房施工臨時供水、泥罐車輪沖洗增壓系統、地板沖洗加壓裝置。
噴淋灌溉：農場、果園、園林等場合噴淋灌溉。
其他增壓：各行業設備沖洗和洗滌裝置增壓、設備增壓。

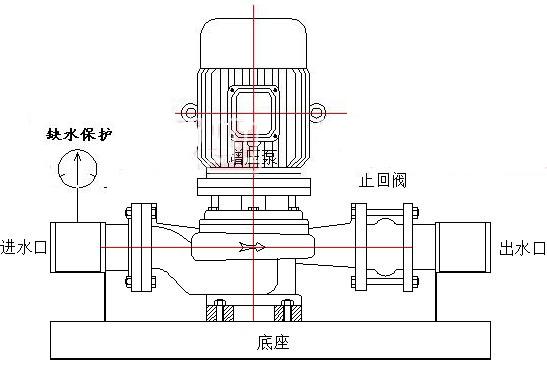

系統組成圖
壓差式(非變頻)全自動管道增壓泵系統示意圖
液位式全自動管道增壓泵，此設備除了圖示的配件外，還需要配置液位浮球開關。
變頻式全自動管道增壓泵(即變頻水泵)系統示意圖
系統連接示意圖

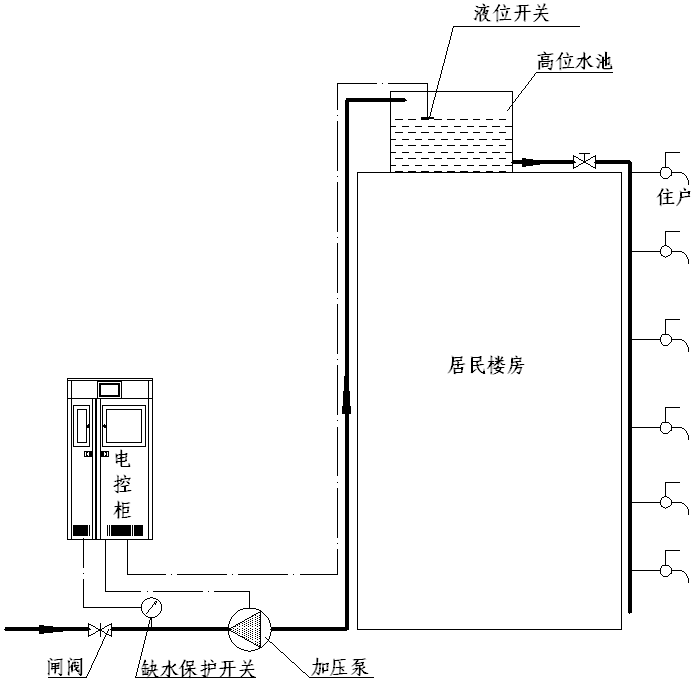

結合高位水池使用的浮球式自動增壓泵

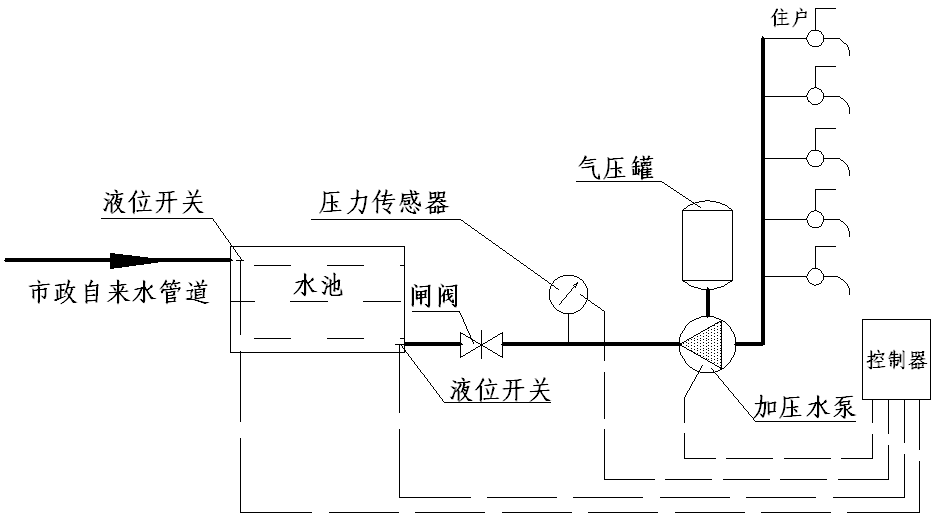

直接串聯在管道上的壓力式自動增壓泵
