ZA、ZAK、ZAG、該系石油化工流程泵結構圖
時間：2022/11/1 來源：浙江揚子江泵業有限公司
該系列泵閉式、半開始葉輪采用平衡加耐磨環平衡軸向力，開始葉輪采用背葉片平衡軸向力。出口直徑80mm以上泵設計成雙蝸殼平衡徑向力，因而保證了軸承的使用壽命和軸封處的擾度。軸承根據不同的工況采用圓柱滾子、圓錐滾子軸承配對，大大提高了軸承的使用壽命。
產品執行標準：API610(第十版）、VDMA24297(中型/嚴重標準。
ZA/ZAK/ZAG系類石油化工流程泵是臥式、單級、單吸、懸臂式離心泵，產品符合DIN24256、ISO2858、GB5662-85標準。
用途:
主要用于煉油廠、石油化工、低溫工程、采煤業、化學和普通工業流程、發電廠、大中型加熱及空調裝置，環保裝置、海上工業和海水淡化工廠.
口徑/Caliber：ф20-ф400mm
流量/Capacity：2~2600m3/h
揚程/Head：~250m
轉速/Speed：1450~2900r/min
功率/Power：1.1~315KW
溫度/Temperature：-80℃~350℃
材質/Material：不銹鋼 Stainless Steel
介質溫度Medium Temp.：-20℃ 采用特殊措施可達180℃ Up to 180℃ when taking special measures;
流量Flow Q=3.4-1000（m3/h）
揚程Lift Head H=3.7-128(m)
轉速Rotation Speed n=1450-2900r/min)
泵的旋轉方向：由電機方向往泵看為順時針方向旋轉。
該泵適合輸送清潔或含有固體顆粒，低溫或高溫，中性或有腐蝕性的液體，尤其對于輸送各種溫度的液態石油化工產品，各種溫度和濃度的酸、堿、鹽溶液和其他有腐蝕性的液體最為適用。該型泵適用于石油的煉制、石油化工產品的精制、化學工業工程、電力工程、環保工程、海上工程、輸油工程、供水供暖工程.

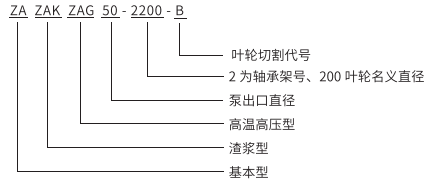

型號意義:

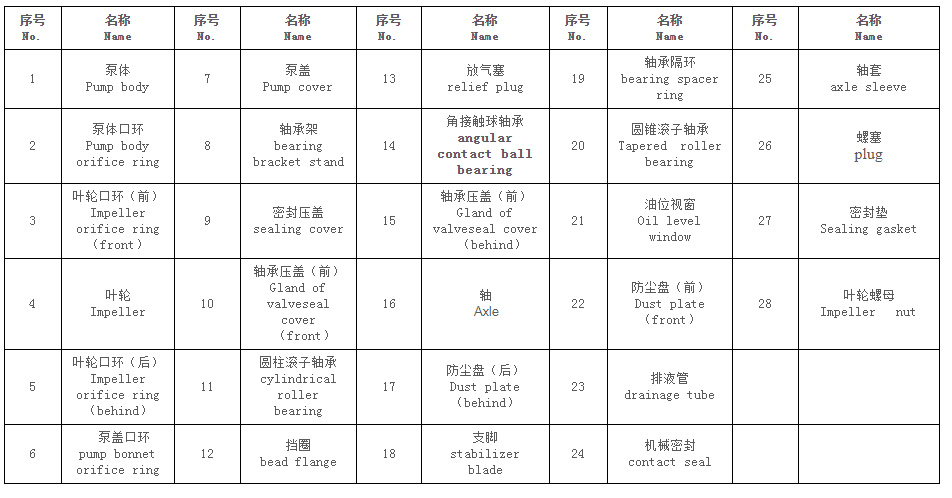

ZA、ZAK、ZAG、該系石油化工流程泵結構圖:
