NL系列污水泥漿泵安裝示意圖

時間：2010/5/9 來源：浙江揚子江泵業有限公司

一、拆卸安裝

(一〉、拆卸
1、拆卸電鈄或面定板，出水管。
2、拆卸蝸殼和葉輪蝶每，輕擴葉輪背面，拆鍵葉輪。
3、拆凼從動半聯軸器，再拆卸鍵、然后把電機座拆卸，與支撐筒分離。
4、拆卸泵座與支撐筒螺栓，使其分幵。
5、從軸上拆卸軸套與軸承。
(二〉、安裝
1、對所有零件進行檢査是否有缺損，所有紙墊兩面都要涂一層簿黃油，在軸承內加上三分之二黃油。
2、骨架油封必須注滿黃油后放入泵座，再裝上軸承。
3、軸套內裝上0型密封圈后涂上黃油。
4、把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。
5、放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪，轉動靈活即可。
6、放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手拔動葉輪，轉動靈活即可。
7、泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米。

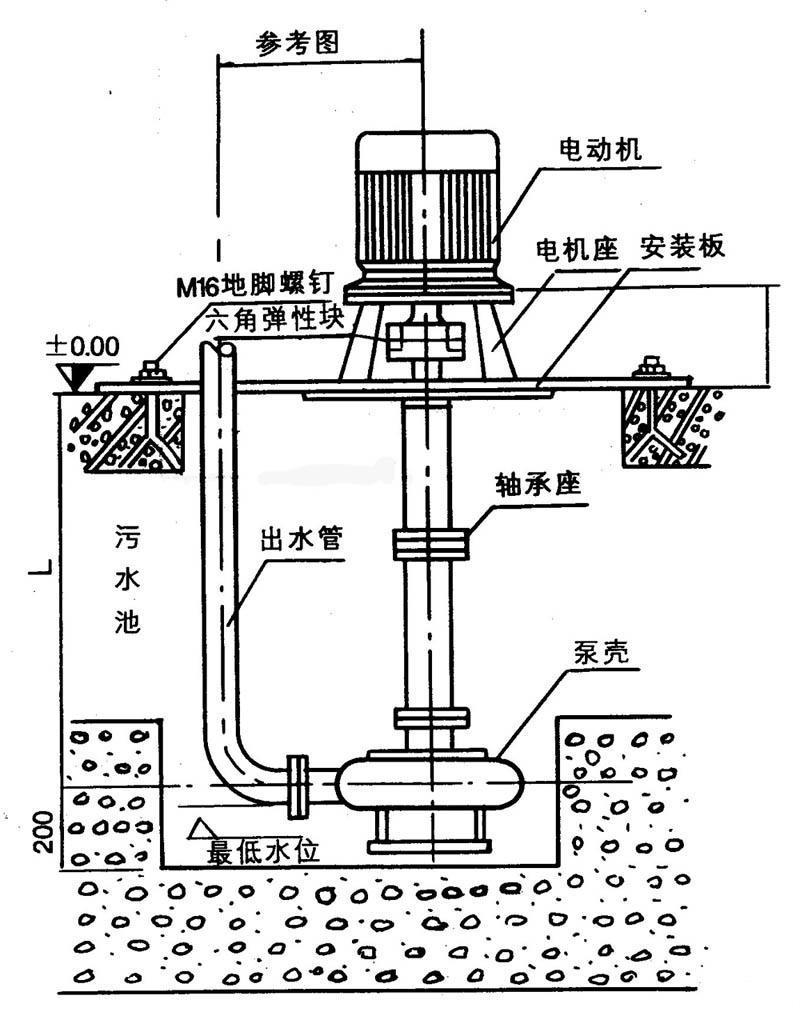

二、安裝示意圖

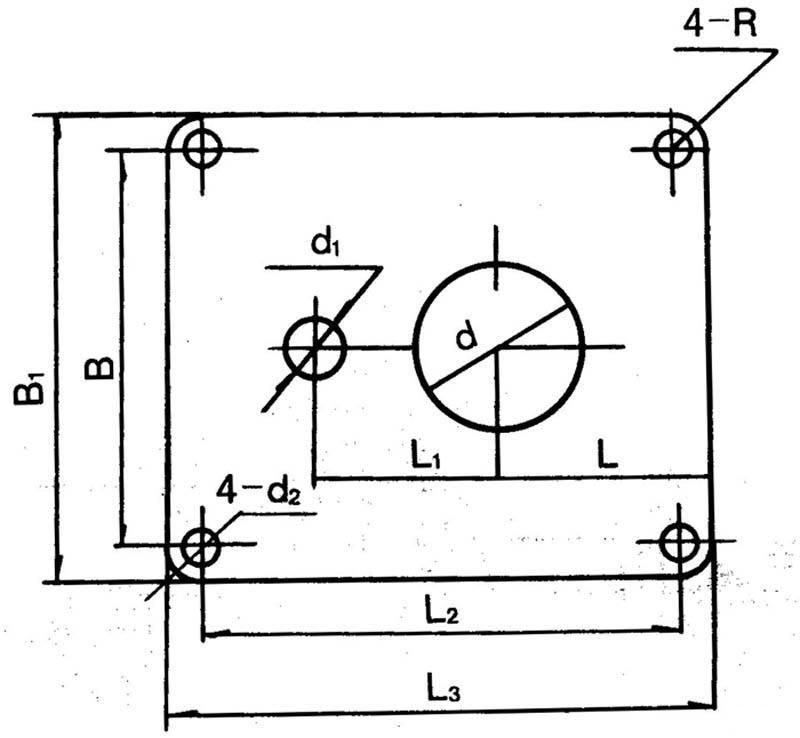

三、泵固定安裝板尺寸

型號/代號

L

L1

L2

L3

B

B1

d

d1

4-d2

4-R

δ

NL25-10

180

120

350

400

280

330

72

40

13

25

6

NL50-8

255

230

590

650

490

550

215

70

18

30

8

NL80-9

NL50-12

NL76-9

255

230

590

650

490

550

258

80

70

 70

18

30

10

NL65-16

NL80-12

NL50-24

255

285

690

750

590

650

175

70

110

 70

18

30

12

NL100-16

 NL100A-16

380

350

920

1000

820

900

226

115

70

18

40

14
